RWA-Treppenhausanlage

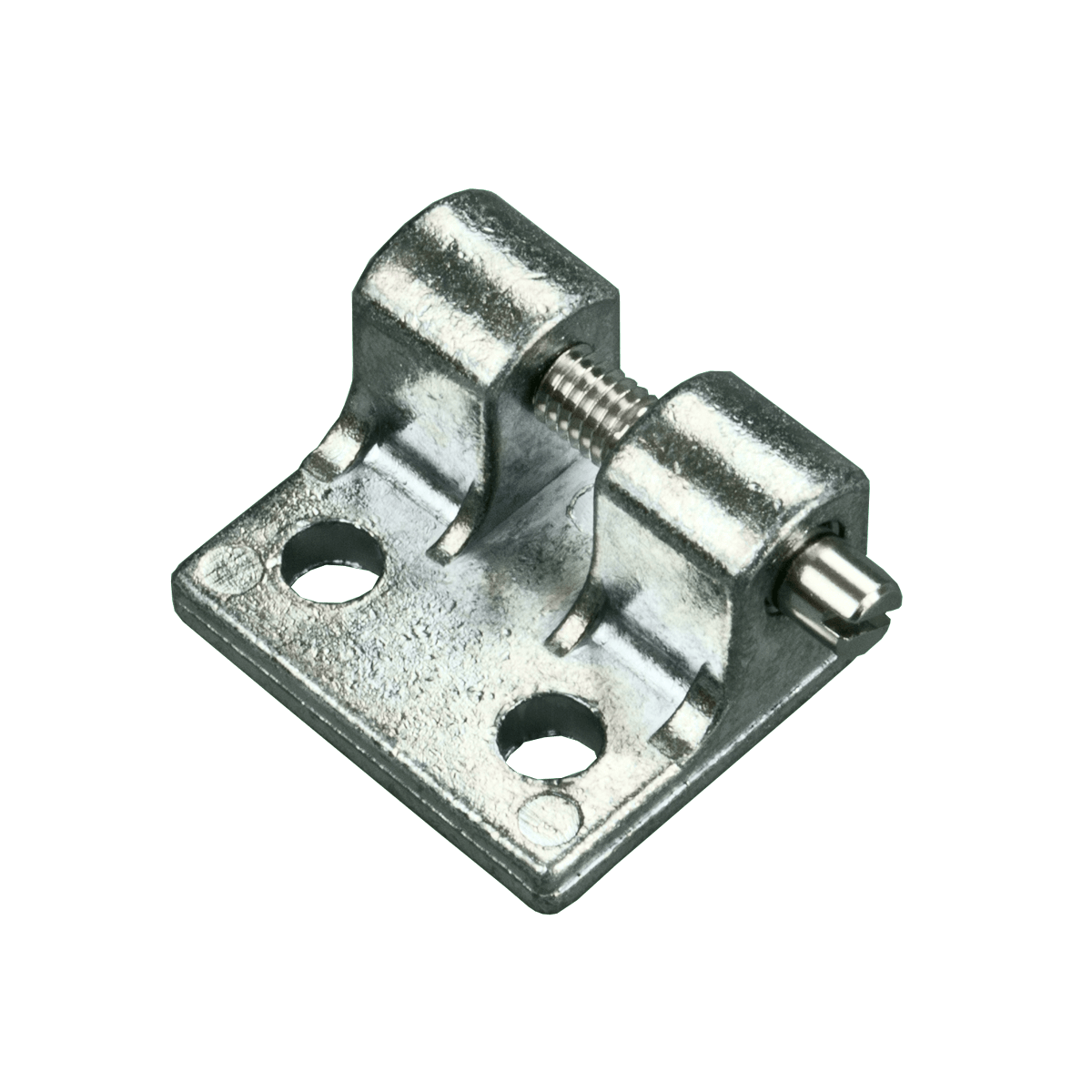

Obere Konsole OK Die obere Konsole OK ist ein Zubehör für Linearantrieb Typ EA-L.Funktion:Obere Konsole, Typ OK, Flügelböckchen zur oberen Motorlagerung incl. Stiftschraubeverzinktinkl. Stiftschraube (d = 6 mm) zur SpindelbefestigungFabrikat: SIMON PROtec Systems GmbH Typ: Obere Konsole OKArtikelnummer: K2 1501

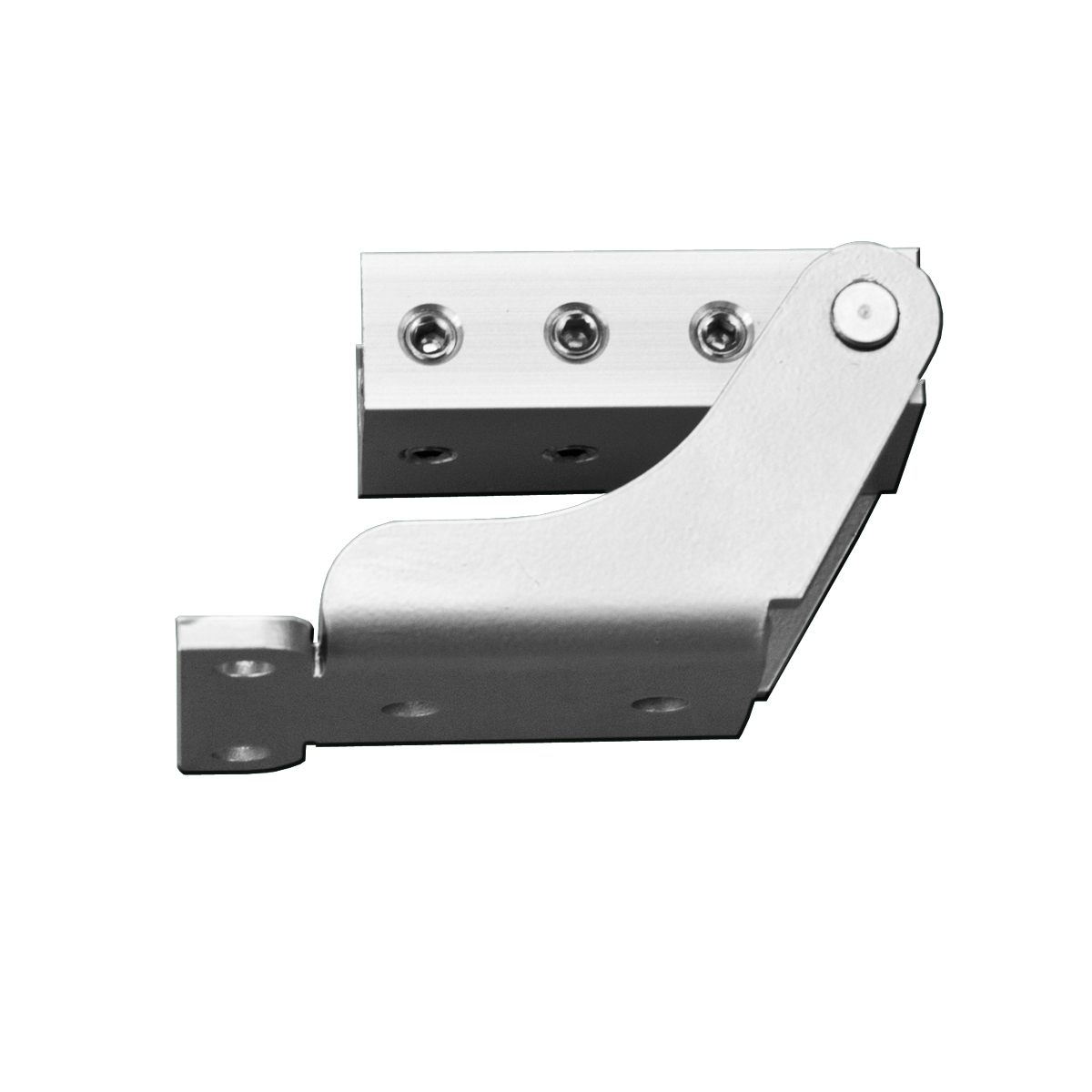

Untere Konsole UK-LDie untere Konsole UK-L ist ein Zubehör für den Linearantrieb EA-L.Funktion:Untere Lagerkonsole (Typ UK) für Linearantriebe EA-Lseitlich klemmbar zur drehbaren Lagerungstufenlos positionierbarbestehend aus Klemmstück und einem U-Profil mit AnschraubflächeOberfläche beschichtet in RAL 9006 glattFabrikat: SIMON PROtec Systems GmbH Typ: Untere Konsole UK-LArtikelnummer: K2 1562

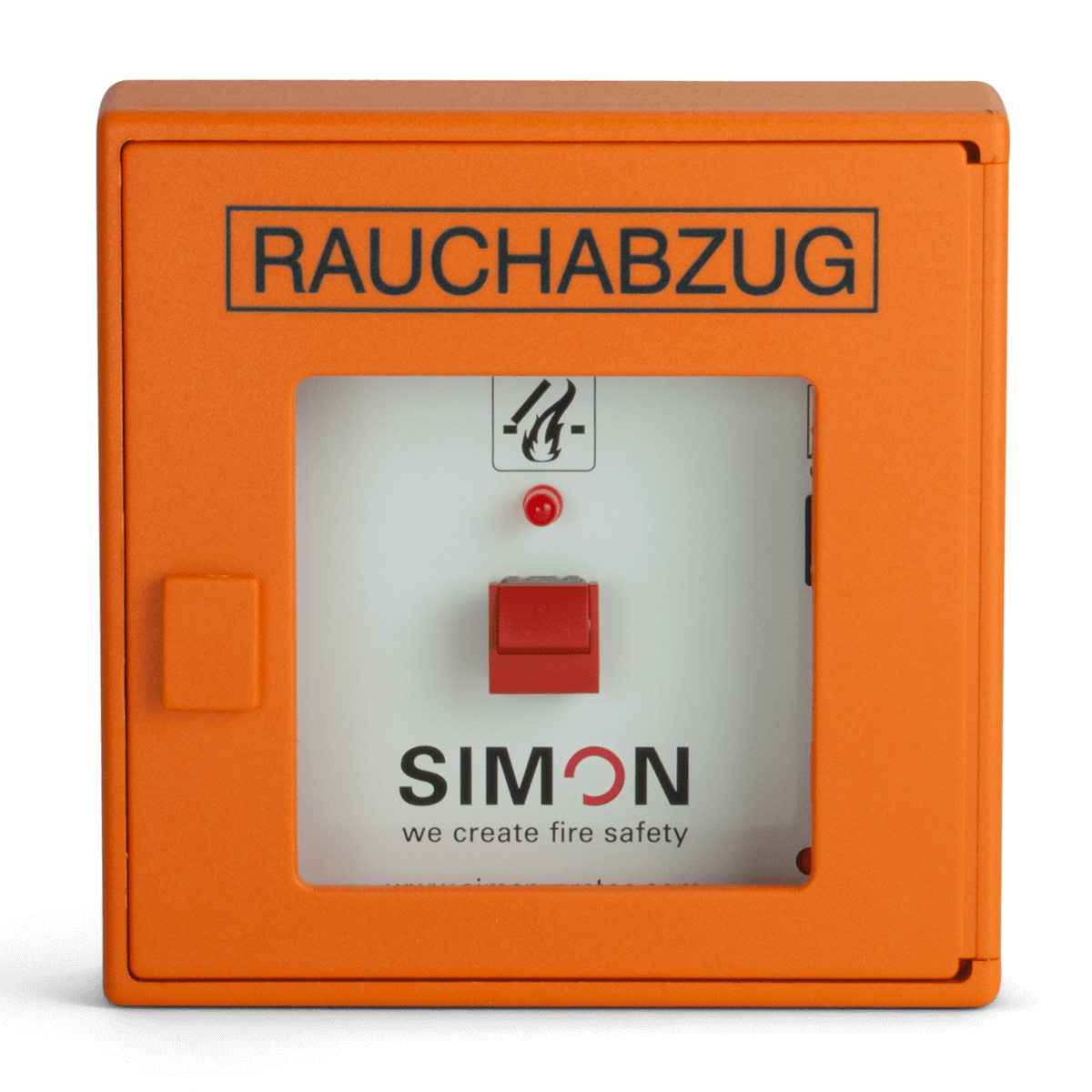

Elektrische Handansteuereinrichtung, HE 081 orangeNebenbedienstelle von elektrischen leitungsüberwachten RWA-Anlagen (SHEV 3, SHEV 6, ESM-T/X, – geprüft nach DIN EN 12101/9), mit auswechselbarer Platine, incl. "Auf" - Taster,"Zu" - Taster (Schließer) 24 V, 1 LED - Anzeige für RWA-ausgelöst (rot), nach VdS Richtlinie 2592 und im Sinne der MBO. Farbe RAL 2011, im stoßfestem Kunststoffgehäuse (ABS) nach DIN 14655, EN 54 komplett mit Dünnglasscheibe und Schlüssel als Einheit.Maße: 125*125*36 mm (H*B*T).

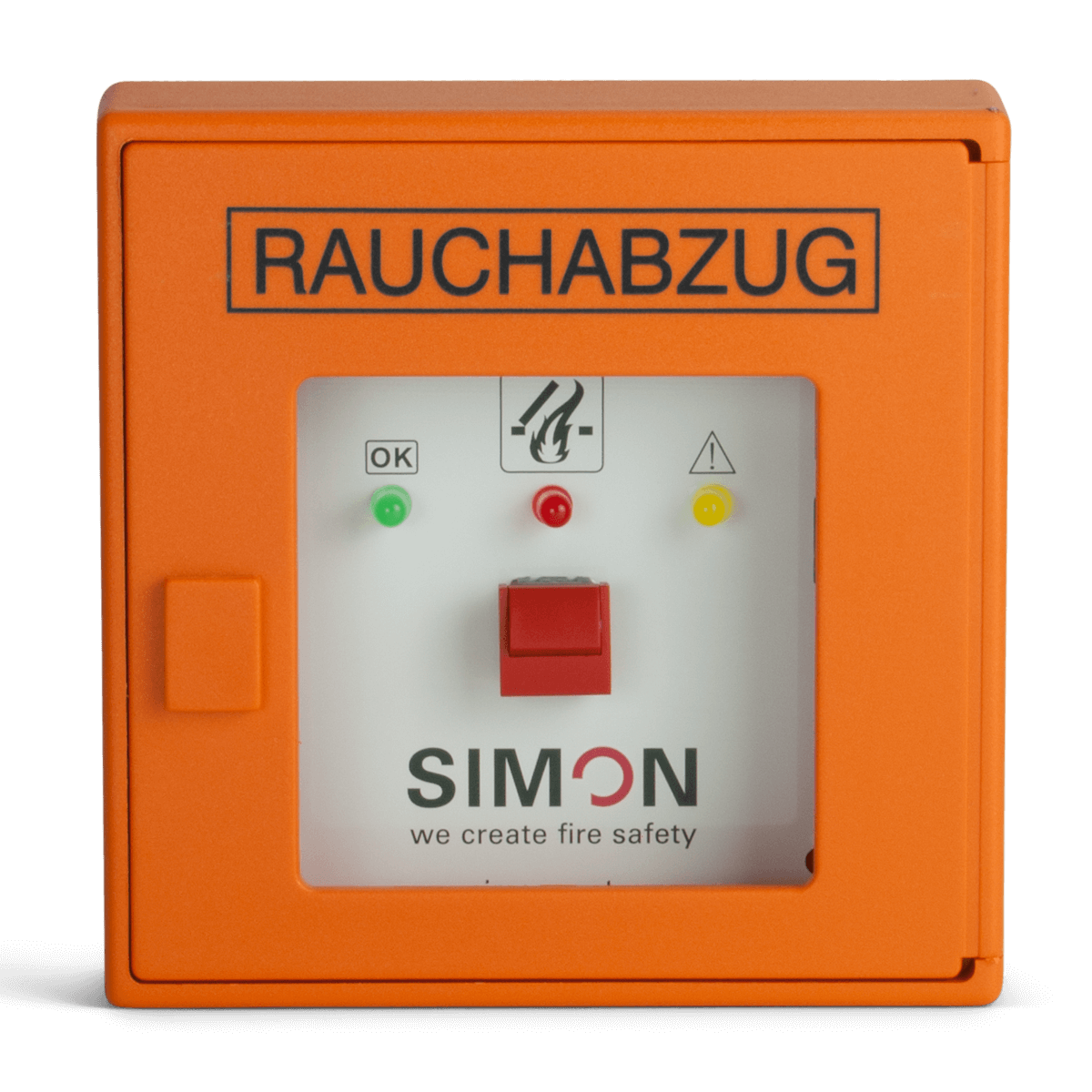

Hauptbedienstelle für RWA-Anlagen HE 080 OrangeElektrische Handansteuereinrichtung HE-080 orangeDie HE 080 Orange ist eine Hauptbedienstelle von elektrischen leitungsüberwachten RWA-Anlagen (SHEV 3, SHEV 6, ESM-T/X,– geprüft nach DIN EN 12101-9), deren Platine auswechselbar ist. Der “AUF“- und der „ZU“-Taster sind inklusive. Auf der Hauptbedienstelle befinden sich drei LED-Anzeigen für RWA (nach der VdS-Richtlinie 2592 und im Sinne der MBO): „ausgelöst“ = rot, „betriebsbereit“ = grün und „Störung“ = gelb. Ein Summen signalisiert eine Auslösung oder Störung. Mit der Stumm-Taste (inklusive) kann dieses beseitigt werden.Die HE 080 ist im stoßfestem Kunststoffgehäuse (ABS), nach DIN 14655, in der RAL-Farbe 2011 und komplett mit Dünnglasscheibe und Schlüssel als Einheit erhältlich.Maße: 125*125*36 mm (H*B*T)

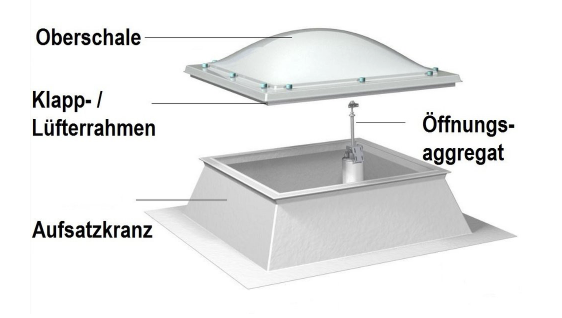

Untere Lichte Weite = ULW = 100 x 100 cm  (Dachausschnitt)Obere Lichte Weite = OLW = 80 x 80 cm (Lichteinfall)Material Oberschale:Acryl (AC) auch PMMA genannt, besser bekannt als Plexiglas, ist ein äußerst transparenter und schlagfester Kunststoff. Die Schlagfestigkeit von AC ist 10 x höher als die vom Glas mit einer gleichen Stärke.Polycarbonat (PC) ist bis -40°C sehr schlagfest, zäh und splittert nicht. Ideal gegen Hagel und Trittsicher. Die Schlagfestigkeit von PC ist 250 x höher als die vom Glas mit einer gleichen Stärke Farbe Oberschale:Opal (trüb, milchig) Klar (durchsichtig)Die oberste Oberschale hat bei uns eine Wandstärke von 3 mm, die unteren haben eine Wandstärke von ca. 2 mm Dämmung Oberschale:1- schalig, U = 5,0 W(m²K), für Carport oder Garage2- schalig, U = 2,6 W(m²K), für Hallen, Garage, unbeheizte Räume3- schalig, U = 1,7 W(m²K) , für teilweise beheizte Räume, Treppenhaus, Flur, usw.4- schalig, U = 1,3 W(m²K), für beheizte Räume, Hallen, Wintergarten, keine   Wohnräume 5- schalig, U = 1,0 W(m²K), für beheizte Wohn-Räume, Wohn-, Schlaf-, Kinderzimmer, Küche, Bad, WC, Büro uswFür beheizte Räume am besten mit Aufsatzkranz Wandstärke 6 cm Öffnungsaggregat:ohne Klapp-/Lüfterrahmen und ohne Öffnungsaggregat = Starr, nicht zum öffnen oder belüften und ohne Alu-Klapp-Lüfterrahmen (thermisch getrennt)mit Klapp-/Lüfterrahmen und ohne Öffnungsaggregat = zum öffnen oder belüften, ohne Öffnungsaggregatmit Klapp-/Lüfterrahmen und mit manueller Teleskopspindel, Hub ca. 28 cm, ohne Handkurbelstange, (Kurbelstange kann seperat Erworben werden unter Zubehör)mit Klapp-/Lüftewrrahmen und mit 230 V Elektroantrieb, (Taster, FB, usw. unter Zubehör) Aufsatzkranz Höhe und Wandstärke:Höhen in: 15 cm, 30 cm oder 50 cmWandstärke in: 2 cm (Standard), U = 1,09 W(m²K) oder 6 cm, U = 0,66 W(m²K)  (geeignet nur für beheizte Räume in Verbindung mit Dämmung Oberschale 5-schalig) Info zur Produktions-/Lieferzeit: Alle bestellten Lichtkuppeln werden speziell angefertigt/produziert !Die Produktionszeit beträgt ca. 10-14 Tagen.Lieferzeit danach ca. 3-5 Tagen.Bitte Telefonnummer angeben wegen Avis ! Ohne Telefonnummer Lieferung nicht möglich !Die Lieferung erfolgt durch Spedition oder durch eigenen Fuhrpark. Bitte stellen Sie sicher, dass eine problemlose Anfahrt und Entladung möglich ist.Direkte Baustellenanlieferungen sorgen dafür, dass Ihre Ware sicher und kostengünstig zu Ihnen gelangt. Beschädigungen durch Umladen und Weitertransporte werden damit ausgeschlossen.

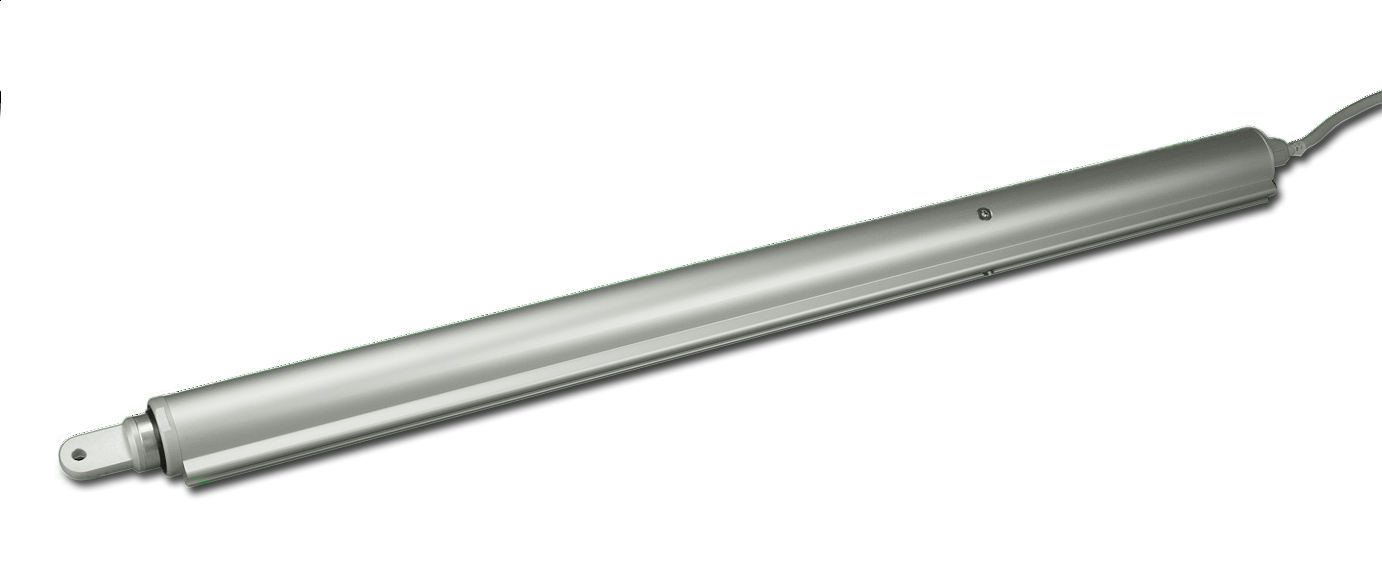

Produktinformationen "Linearantrieb PA-L-100/500"Linearantrieb PA-L-100/50024 V DC / 1 A / 1000 N / 500 mm HubDer Linearantrieb PA-L ist ein elektromechanischer Antrieb zum Öffnen und Schließen von Fenstern und Klappen. Die Bewegung erfolgt linear über ein Spindelschubrohr. Der Antrieb befindet sich in einem Aluminiumrohr mit einer integrierten Multifunktionsnut zur individuellen Befestigung und verdeckten Leitungsverlegung. Die elektronische Lastabschaltung mit Mikrocontroller ist im Antrieb integriert und verhindert so eine Überlast in den Endlagen. Geprüft nach DIN EN 12101-2 für den RWA Einsatz mit Wiederantastsperre.Technische Daten:Betriebsspannung: 24 V DC /±15%Nennstrom: 1 A Einschaltdauer: 30% (ON: 3 Min. / OFF: 7 Min.)Druckkraft: 1000 NZugkraft: 1000 NNennverriegelungskraft: 1000 NHublänge: 500 mmLaufgeschwindigkeit: 4,4 mm/sSchutzart: IP54Temperaturbereich: -5°C bis +75°CGehäuse: Durchgehendes Alu-Profilrohr in EV1 eloxiert Gehäuseart: AluminiumAnschlussleitung: separat erhältlichAbmessungen (LxBxH): 887 x 36 x 42 mmSchallpegel: < 70 dB (A)Gewicht: 2,20 kgOptionen:- Anschlussleitung/-set- Beschichtung nach RAL oder DB- SynchronbetriebHersteller:SIMON PROtec Systems GmbH | Medienstraße 8 | D-94036 PassauMatchcodePA-L-100/500 ArtikelnameLinearantrieb PA-L-100/500 ArtikelnummerM2 2423 Eingangsspannung24 V DCBemessungsstrom1.0 AEingangsspannungsbereich- 15 % / + 15 % Vernetzter Bereitschaftsbetrieb0.9 W (1 min) Hublänge500 mmDruckkraft1000 NZugkraft1000 NNennverriegelungskraft1000 NAbschaltungintegrierte elektronische Lastabschaltung Laufgeschwindigkeit4.4 mm/sSchutzartIP54 Einschaltdauer30 %MontageartaufgesetztGewicht2.2 kgGehäuseDurchgehendes Alu-Profilrohr, eloxiert E6/EV1 mit integrierter Aufnahme für flexibles Konsolensystem GehäuseartAluminiumFarbeAuf Anfrage Gehäuselänge887 mmGehäusehöhe42 mmDurchmesser36 mmSchutzklasseIII AnschlussleitungSICO PLUG Anschluss. Exklusive Anschlussleitung / -set. Nennbetriebstemperatur20 °CUmgebungstemperaturbereich-5 °C - 75 °C Inklusive KonsolenneinZolltarifnummer84798997

Abmessungen:ULW = 102 x 102 cmOLW = 100 x 100 cmOberschale = 120 x 120 cmMaterial Oberschale: Acryl (AC) auch PMMA genannt, besser bekannt als Plexiglas, ist ein äußerst transparenter und schlagfester Kunststoff. Die Schlagfestigkeit von AC ist 10 x höher als die vom Glas mit einer gleichen Stärke.Polycarbonat (PC) ist bis -40°C sehr schlagfest, zäh und splittert nicht. Ideal gegen Hagel und Trittsicher. Die    Schlagfestigkeit von PC ist 250 x höher als die vom Glas mit einer gleichen Stärke   Farbe Oberschale: Opal (trüb, milchig) Klar (durchsichtig)Die oberste Oberschale hat bei uns eine Wandstärke von 3 mm, die unteren haben eine Wandstärke von ca. 2 mm   Dämmung Oberschale: 1- schalig, U = 5,0 W(m²K), für Carport oder Garage 2- schalig, U = 2,6 W(m²K), für Hallen, Garage, unbeheizte Räume 3- schalig, U = 1,7 W(m²K) , für teilweise beheizte Räume, Treppenhaus, Flur, usw. 4- schalig, U = 1,3 W(m²K), für beheizte Räume, Hallen, Wintergarten, keine   Wohnräume  5- schalig, U = 1,0 W(m²K), für beheizte Wohn-Räume, Wohn-, Schlaf-, Kinderzimmer, Küche, Bad, WC, Büro uswFür beheizte Räume am besten mit Aufsatzkranz Wandstärke 6 cm   Öffnungsaggregat: ohne Klapp-/Lüfterrahmen und ohne Öffnungsaggregat = Starr, nicht zum öffnen oder belüften und ohne PVC Klapp-Lüfterrahmen mit Klapp-/Lüfterrahmen und ohne Öffnungsaggregat = zum öffnen oder belüften, ohne Öffnungsaggregat mit Klapp-/Lüfterrahmen und mit manueller Teleskopspindel, Hub ca. 28 cm, ohne Handkurbelstange, (Kurbelstange kann seperat Erworben werden unter Zubehör) mit Klapp-/Lüftewrrahmen und mit 230 V Elektroantrieb, (Taster, FB, usw. unter Zubehör)   Aufsatzkranz Höhe und Wandstärke: Höhen in: 15 cm, 30 cm oder 50 cm Wandstärke in: 2 cm (Standard), U = 1,09 W(m²K) oder 6 cm, U = 0,66 W(m²K)  (geeignet nur für beheizte Räume in Verbindung mit Dämmung Oberschale 5-schalig)   Info zur Produktions-/Lieferzeit:  Alle bestellten Lichtkuppeln werden speziell angefertigt/produziert ! Die Produktionszeit beträgt ca. 10-14 Tagen. Lieferzeit danach ca. 3-5 Tagen. Bitte Telefonnummer angeben wegen Avis !  Ohne Telefonnummer Lieferung nicht möglich ! Die Lieferung erfolgt durch Spedition oder durch eigenen Fuhrpark.  Bitte stellen Sie sicher, dass eine problemlose Anfahrt und Entladung möglich ist. Direkte Baustellenanlieferungen sorgen dafür, dass Ihre Ware sicher und kostengünstig zu Ihnen gelangt.  Beschädigungen durch Umladen und Weitertransporte werden damit ausgeschlossen.

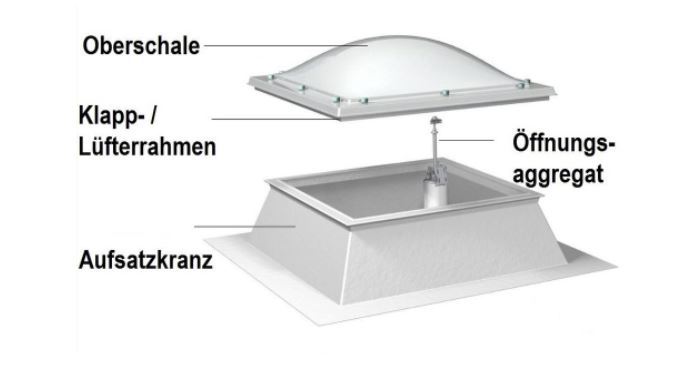

Untere Lichte Weite = ULW = 120 x 120 cm  (Dachausschnitt) Obere Lichte Weite = OLW = 100 x 100 cm (Lichteinfall)   Material Oberschale:   Acryl (AC) auch PMMA genannt, besser bekannt als Plexiglas, ist ein äußerst transparenter und schlagfester Kunststoff.  Die Schlagfestigkeit von AC ist 10 x höher als die vom Glas mit einer gleichen Stärke.   Polycarbonat (PC) ist bis -40°C sehr schlagfest, zäh und splittert nicht. Ideal gegen Hagel und Trittsicher.  Die Schlagfestigkeit von PC ist 250 x höher als die vom Glas mit einer gleichen Stärke   Farbe Oberschale: Opal (trüb, milchig)  Klar (durchsichtig) Die oberste Oberschale hat bei uns eine Wandstärke von 3 mm, die unteren haben eine Wandstärke von ca. 2 mm   Dämmung Oberschale: 1- schalig, U = 5,0 W(m²K), für Carport oder Garage 2- schalig, U = 2,6 W(m²K), für Hallen, Garage, unbeheizte Räume 3- schalig, U = 1,7 W(m²K) , für teilweise beheizte Räume, Treppenhaus, Flur, usw. 4- schalig, U = 1,3 W(m²K), für beheizte Räume, Hallen, Wintergarten, keine   Wohnräume  5- schalig, U = 1,0 W(m²K), für beheizte Wohn-Räume, Wohn-, Schlaf-, Kinderzimmer, Küche, Bad, WC, Büro usw Für beheizte Räume am besten mit Aufsatzkranz Wandstärke 6 cm   Öffnungsaggregat: ohne Klapp-/Lüfterrahmen und ohne Öffnungsaggregat = Starr, nicht zum öffnen oder belüften und ohne Alu-Klapp-Lüfterrahmen (thermisch getrennt) mit Klapp-/Lüfterrahmen und ohne Öffnungsaggregat = zum öffnen oder belüften, ohne Öffnungsaggregat mit Klapp-/Lüfterrahmen und mit manueller Teleskopspindel, Hub ca. 28 cm, ohne Handkurbelstange, (Kurbelstange kann seperat Erworben werden unter Zubehör) mit Klapp-/Lüfterrahmen und mit 230 V Elektroantrieb, (Taster, FB, usw. unter Zubehör)   Aufsatzkranz Höhe und Wandstärke: Höhen in:  15 cm, 30 cm oder 50 cm Wandstärke in:  2 cm (Standard), U = 1,09 W(m²K) oder 6 cm, U = 0,66 W(m²K)   (geeignet nur für beheizte Räume in Verbindung mit Dämmung Oberschale 5-schalig)   Info zur Produktions-/Lieferzeit:  Alle bestellten Lichtkuppeln werden speziell angefertigt/produziert ! Die Produktionszeit beträgt ca. 10-14 Tagen. Lieferzeit danach ca. 3-5 Tagen. Bitte Telefonnummer angeben wegen Avis !  Ohne Telefonnummer Lieferung nicht möglich ! Die Lieferung erfolgt durch Spedition oder durch eigenen Fuhrpark.  Bitte stellen Sie sicher, dass eine problemlose Anfahrt und Entladung möglich ist. Direkte Baustellenanlieferungen sorgen dafür, dass Ihre Ware sicher und kostengünstig zu Ihnen gelangt.  Beschädigungen durch Umladen und Weitertransporte werden damit ausgeschlossen.Sie können die Lichtkuppel 120×120 bequem im Online-Shop Liku24 kaufen.

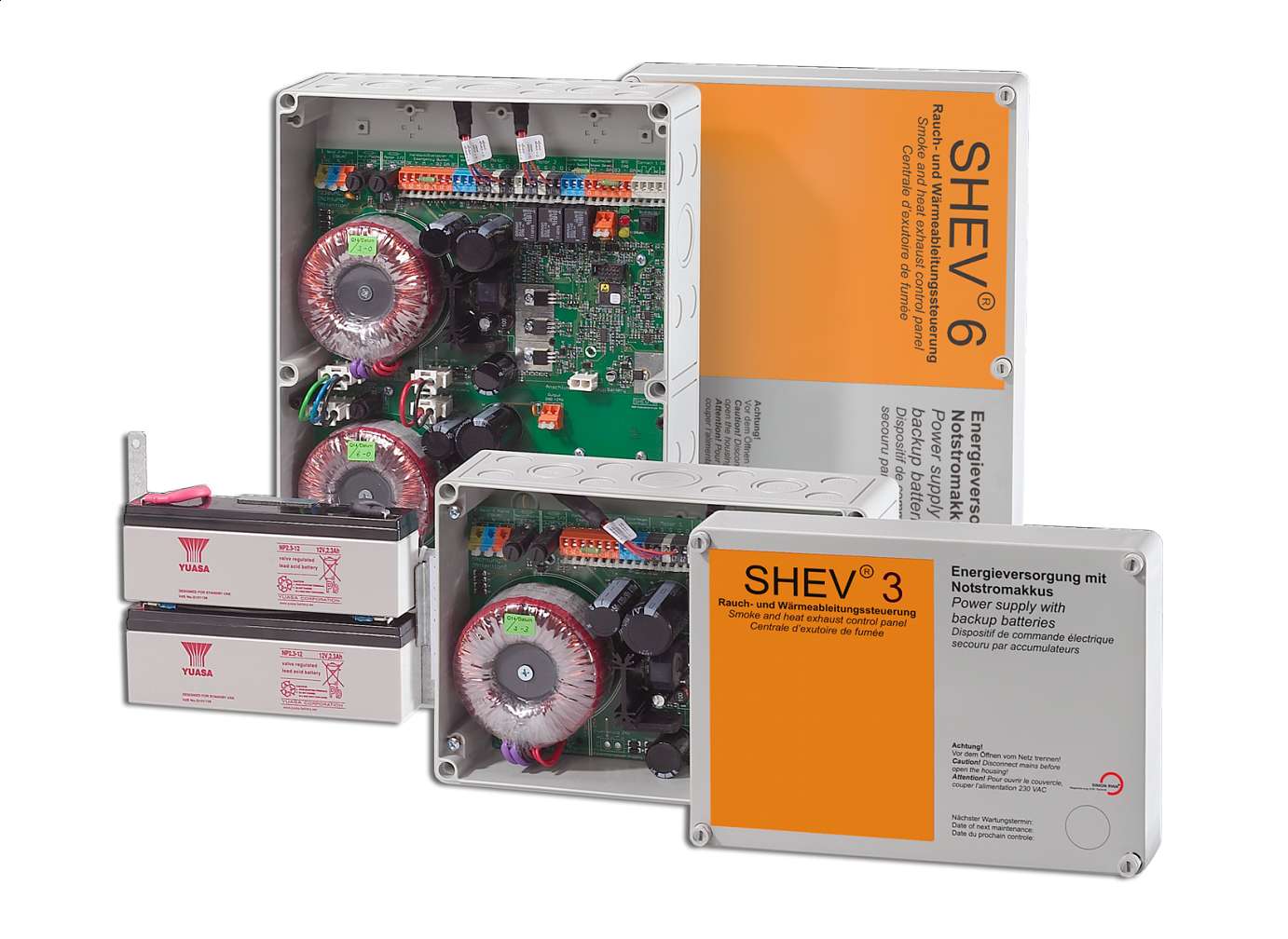

Treppenhaus RWA komplett mit 500 mm Motor (Hub)  Obere Konsole Untere Konsole Hauptbedienstelle für RWA-Anlage HE 080 Orange Nebenbedienstelle für RWA-Anlage 081 Orange Streulichtrauchmelder RM 3000 RWA-Linearantrieb 500 mm Hub Kompaktzentrale SHEV (bis zu 3 Lichtkuppel anschließbar) Die SHEV Kompaktzentrale ist nach DIN EN 12101-10 CE zertifiziert und nach ISO 21927-9 geprüft. Jetzt auf liku24.de Ihre RWA Anlage kaufen und von kompetenter Beratung sowie passendem Zubehör profitieren!

Treppenhaus RWA komplett mit 750 mm Motor (Hub)  Obere Konsole Untere Konsole Hauptbedienstelle für RWA-Anlage HE 080 Orange Nebenbedienstelle für RWA-Anlage 081 Orange Streulichtrauchmelder RM 3000 RWA-Linearantrieb 750 mm Hub Kompaktzentrale SHEV (bis zu 3 Lichtkuppel anschließbar) Die SHEV Kompaktzentrale ist nach DIN EN 12101-10 CE zertifiziert und nach ISO 21927-9 geprüft. RWA Anlage kaufen – bequem im Online-Shop Liku24!

Treppenhaus RWA komplett mit 1000 mm Motor (Hub)  Obere Konsole Untere Konsole Hauptbedienstelle für RWA-Anlage HE 080 Orange Nebenbedienstelle für RWA-Anlage 081 Orange Streulichtrauchmelder RM 3000 RWA-Linearantrieb 1000 mm Hub Kompaktzentrale SHEV (bis zu 3 Lichtkuppel anschließbar) Die SHEV Kompaktzentrale ist nach DIN EN 12101-10 CE zertifiziert und nach ISO 21927-9 geprüft.
